データ活用ことはじめ

「BIツールから機械学習を実行し、可視化する」
――社内に眠っているデータを活用し、過去の分析だけにとどまらず、未来を予測する。そんなケースが増えてきました。

機械学習では、裏で膨大な計算をさせるためにチューニングに奮闘したり、デー タベースから機械学習用基盤にデータを送る仕組みを構築したり… メインの機械学習をさせるまでには様々な作業が発生します。
そんな作業を一気に解決してくれるのが「Oracle Autonomous Data Warehouse」 です!

そこで本ブログでは連載形式で、データベースにOracle Cloud の「Autonomous Data Warehouse(以下、ADWと表記)」、BIツールに"ADW対応"、かつ、"豊富な表現力でデータドリブンを可能とする"「MotionBoard」(MB)を使用した、機械学習を検証していきます。

今回は ADW 単体で機械学習をしていきます!(MotionBoard からの実行は次回ご紹介します。)

1.検証環境

Oracle Cloud Free Tierでクラウドアカウントを作成し、ADW を構築
※Oracle上のユーザは<構築編>で作成した「ML」を使用

2.予測テーマ

Kaggle入門として有名な「タイタニック号の生存予測」
https://www.kaggle.com/c/titanic

今回はこちらの題材をお借りして ADW で実装していきます。

3.手順

(1)データをCSVファイルで用意し、ADW にロードします。

今回使用するCSVファイルはこちら
https://www.kaggle.com/c/titanic/data

train.csv 訓練データ
test.csv 実際に予測を適用するテストデータ

データのロード方法は今回2通り試してみます。

① 「SQL Developer Web」を使用
② 「DBMS_CLOUD.CREATE_CREDENTIAL」を使用

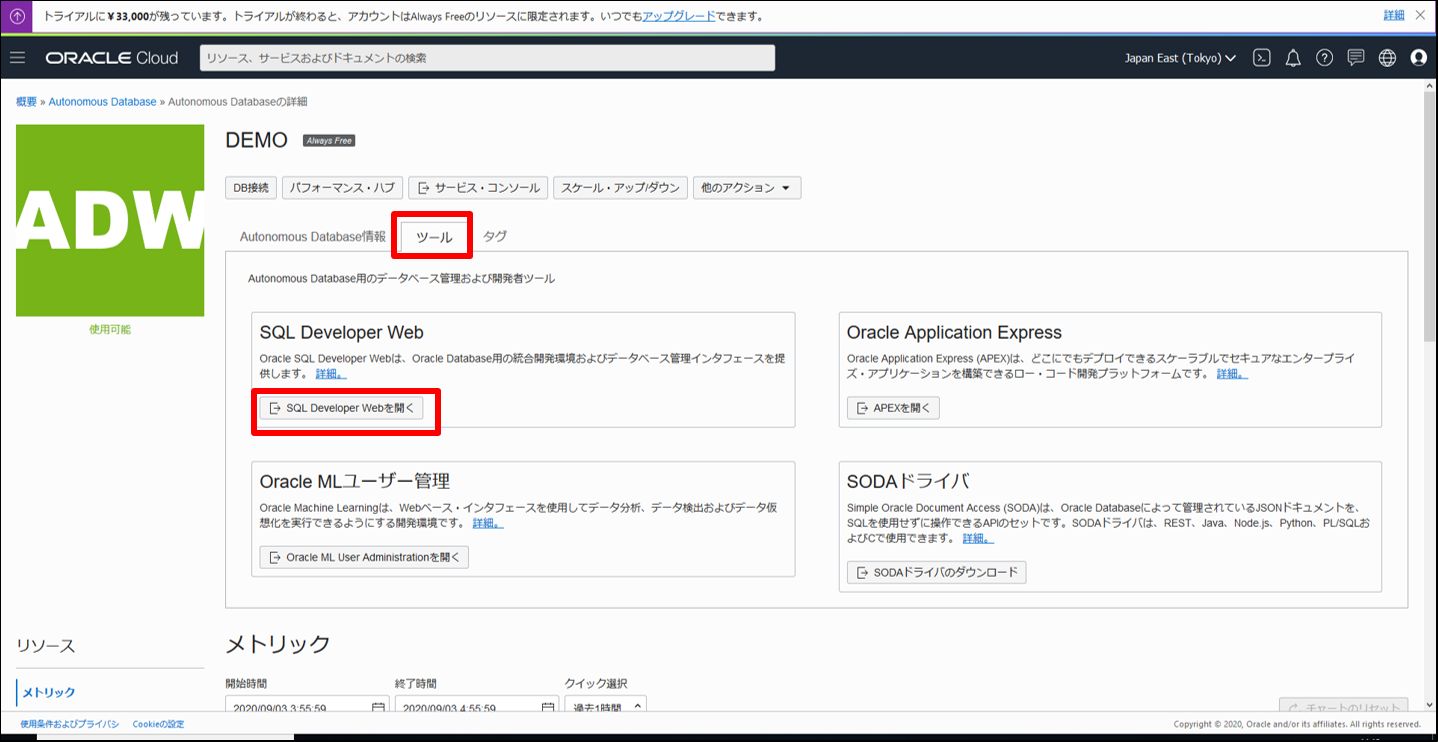

① 「SQL Developer Web」を使用

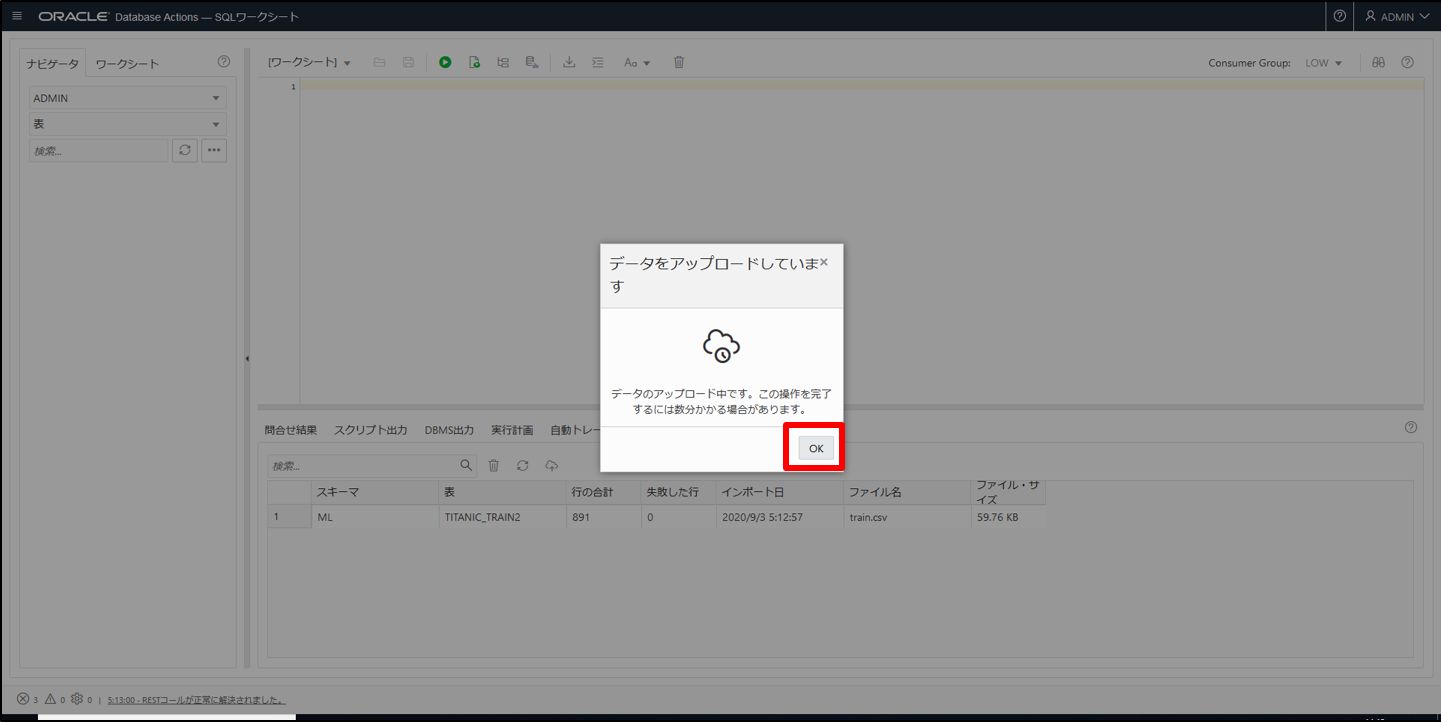

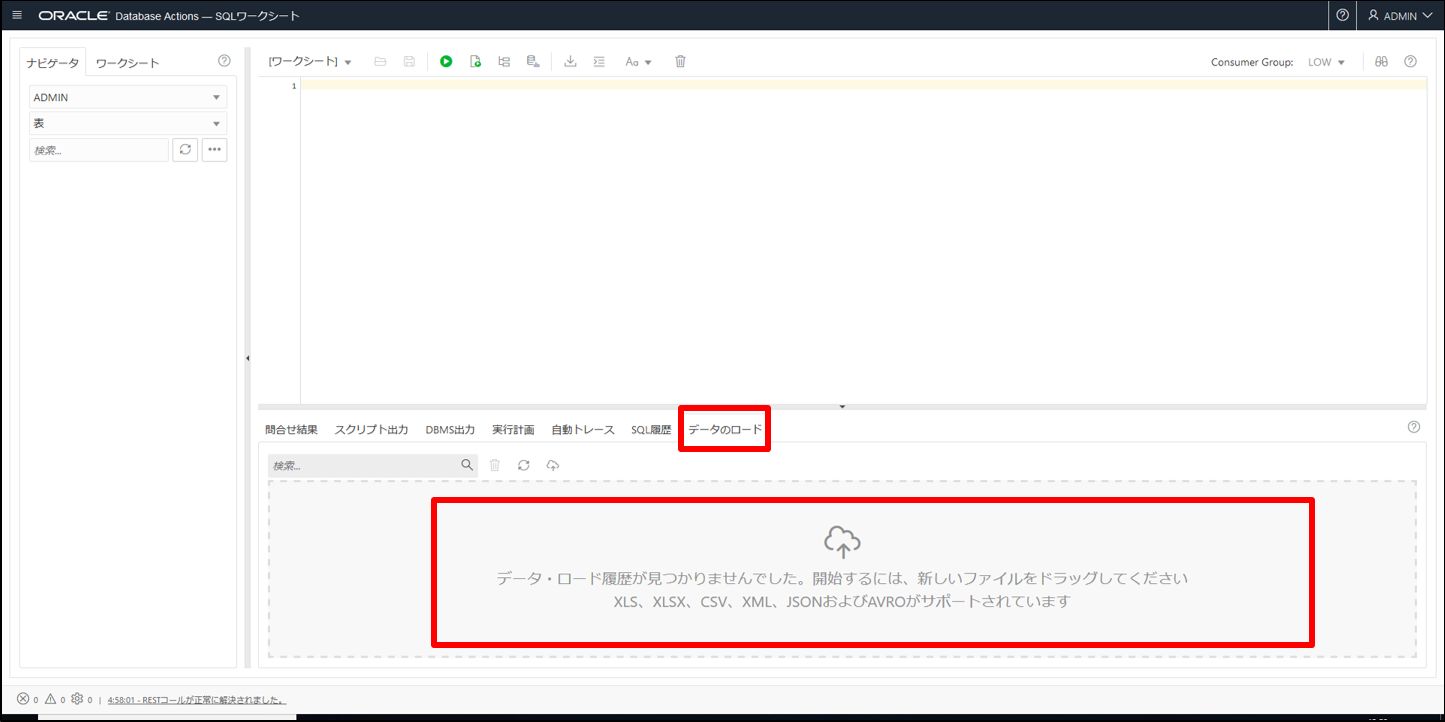

こちらの方法では CSV を画面にドラッグするだけでロードできます。ただし、「SQL Developer Web」には管理者権限のある Oracle ユーザでなければ入れないという注意点があります。

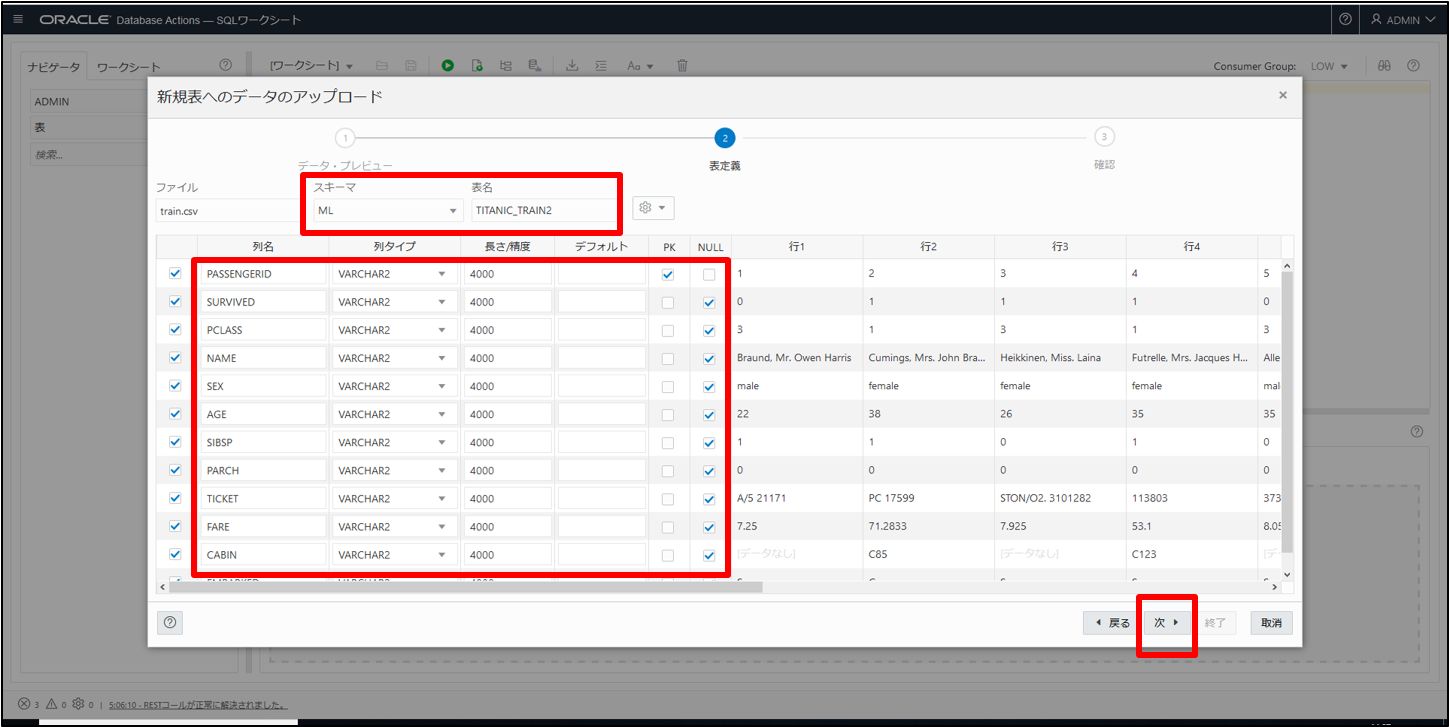

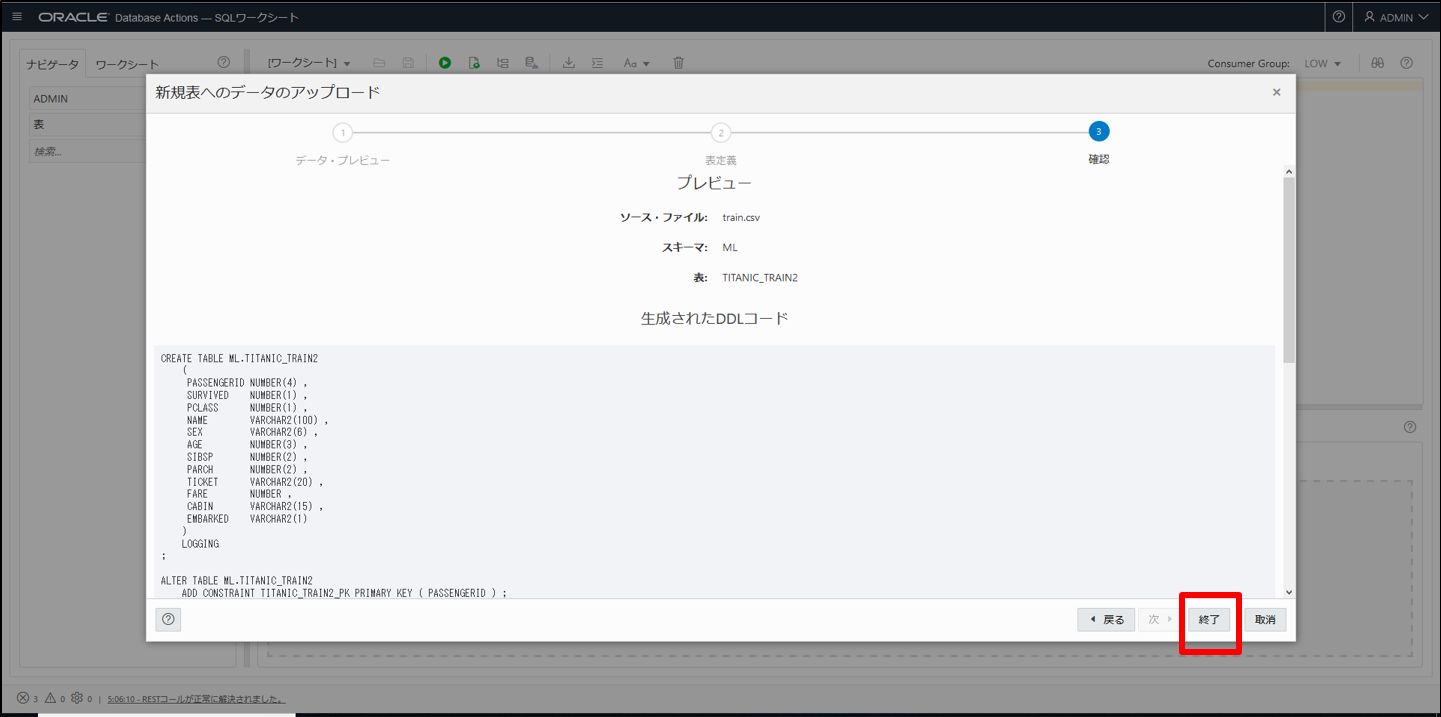

各種設定していきます。

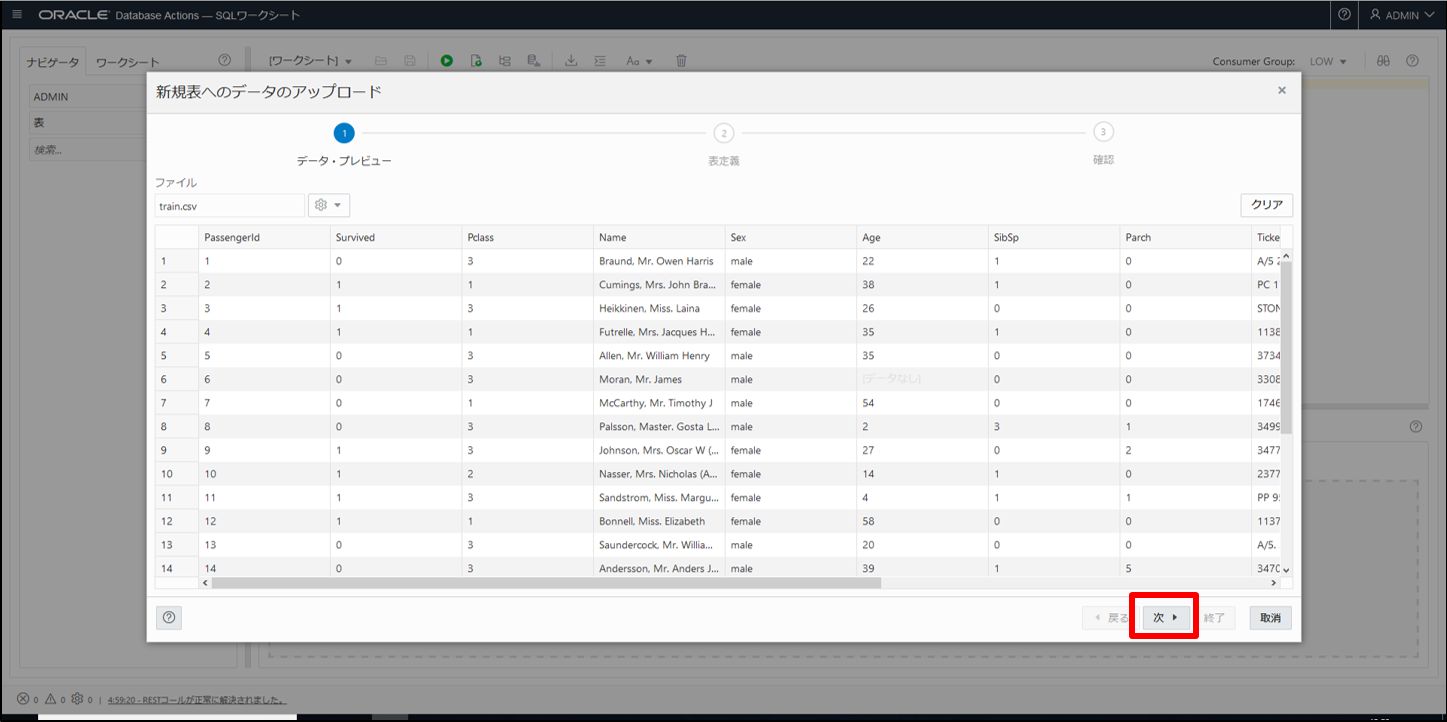

「次へ」のボタンがアクティブにならない場合は表名にカーソルをあわせ、Enterキーを押します。




② 「DBMS_CLOUD.CREATE_CREDENTIAL」を使用

「管理者権限がないユーザで実行したい!」「クライアントPCの SQL Developer からもストアドで実行したい!」という方はこちら。

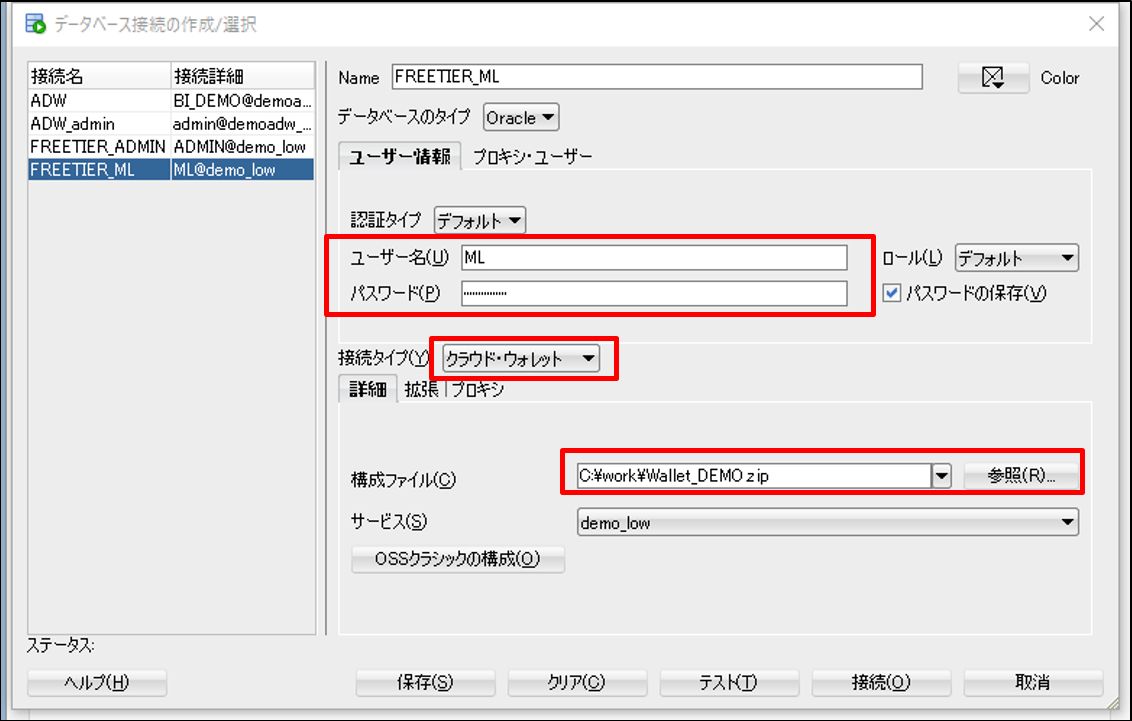

・クライアントPCの SQL Developer から ADW に接続できるように設定

※接続タイプで「クラウド・ウォレット」が出てこない場合は、最新の SQL Developer をインストールする必要があります。

※ウォレットのダウンロード方法は<構築編>に記載しています。


・OCI の画面からオブジェクト・ストレージにCSVを配置

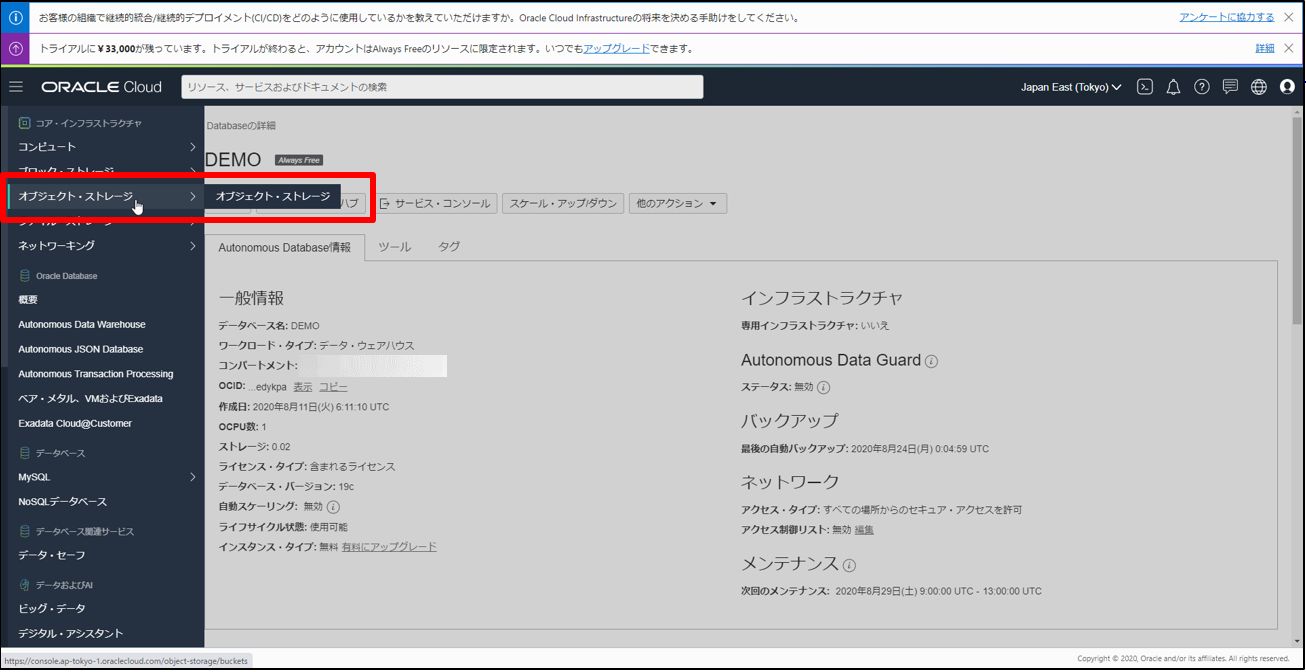

左上のメニューから オブジェクト・ストレージ に移動

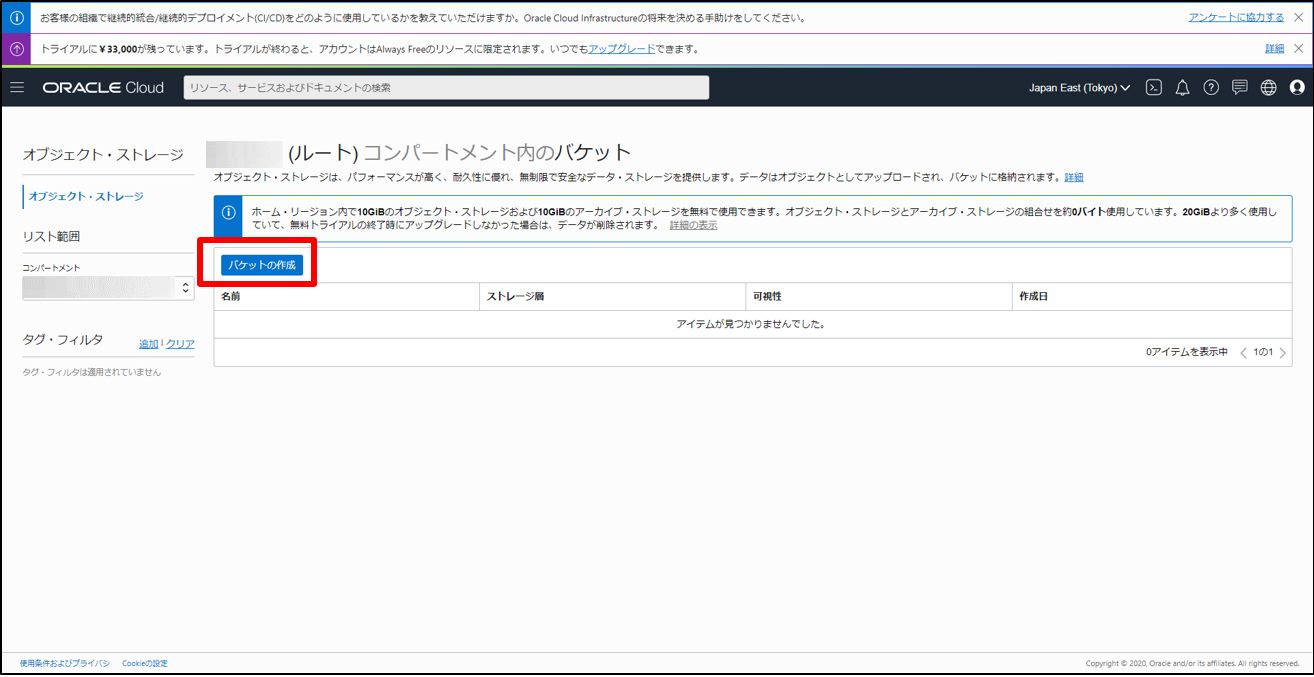

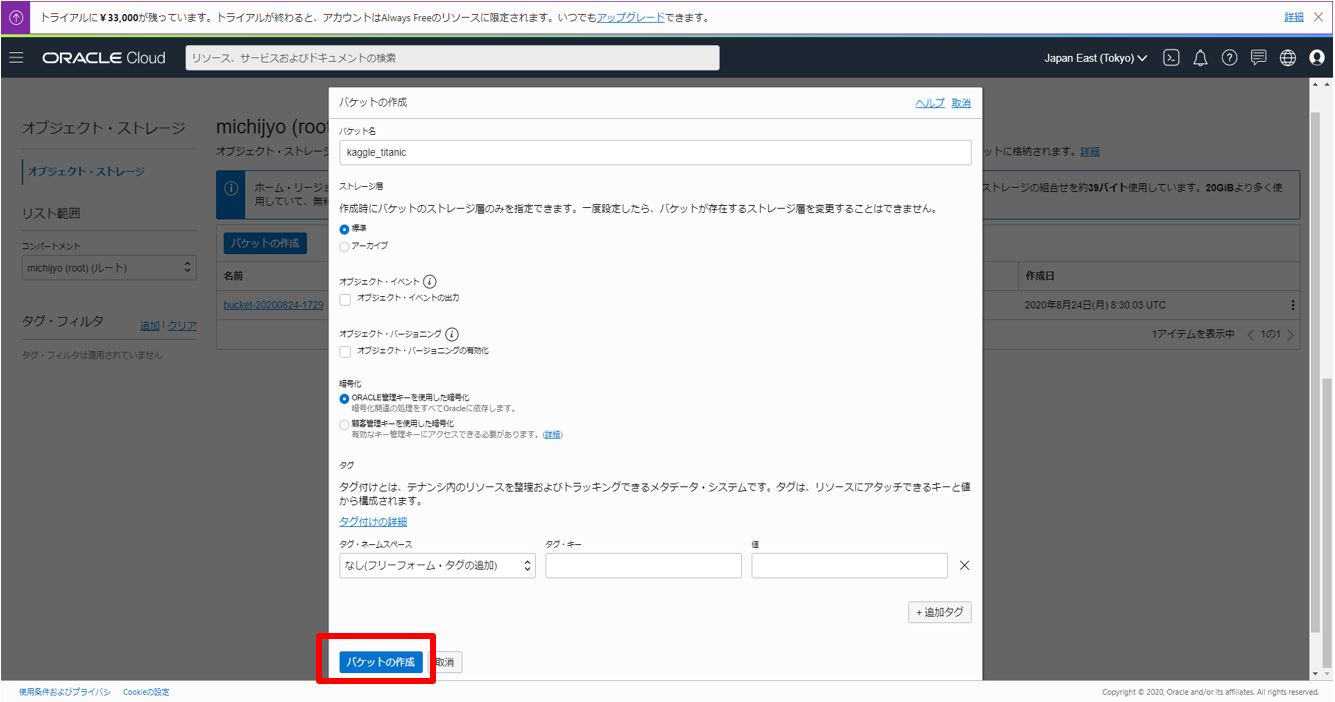

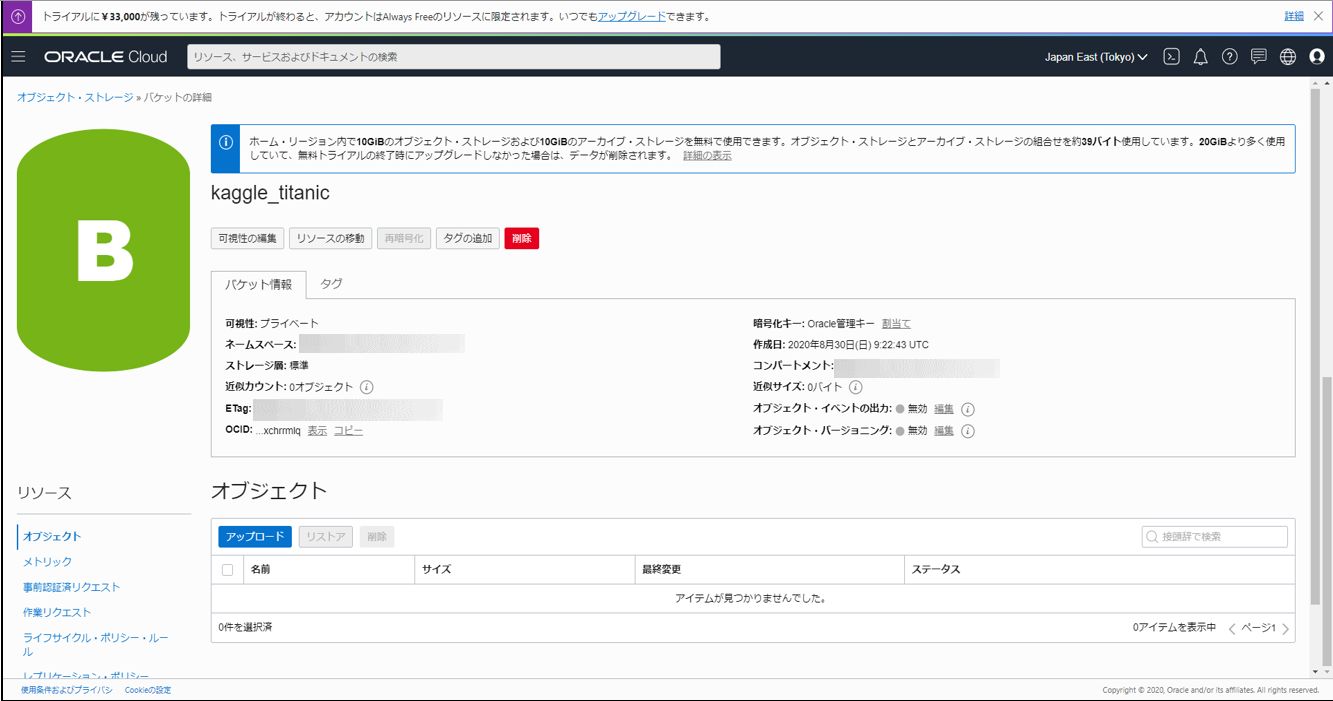

バケットを作成

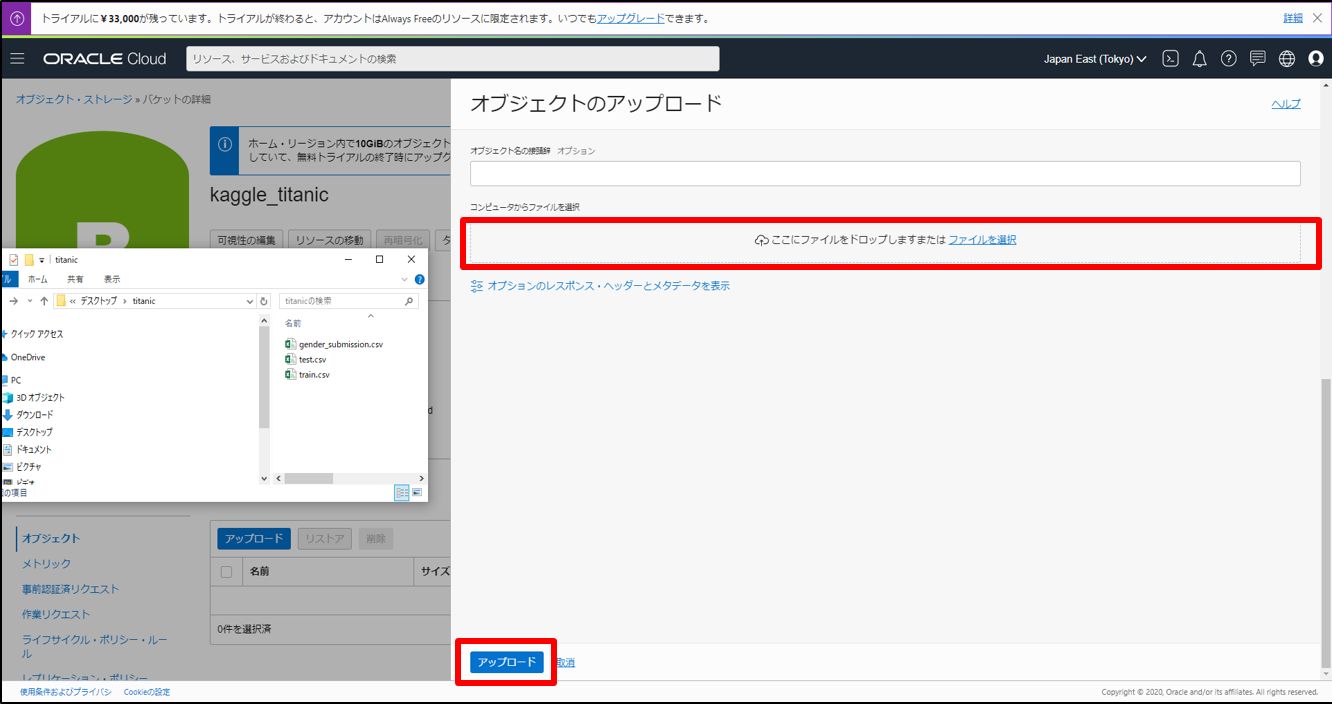

作成したバケットにCSVをアップロード

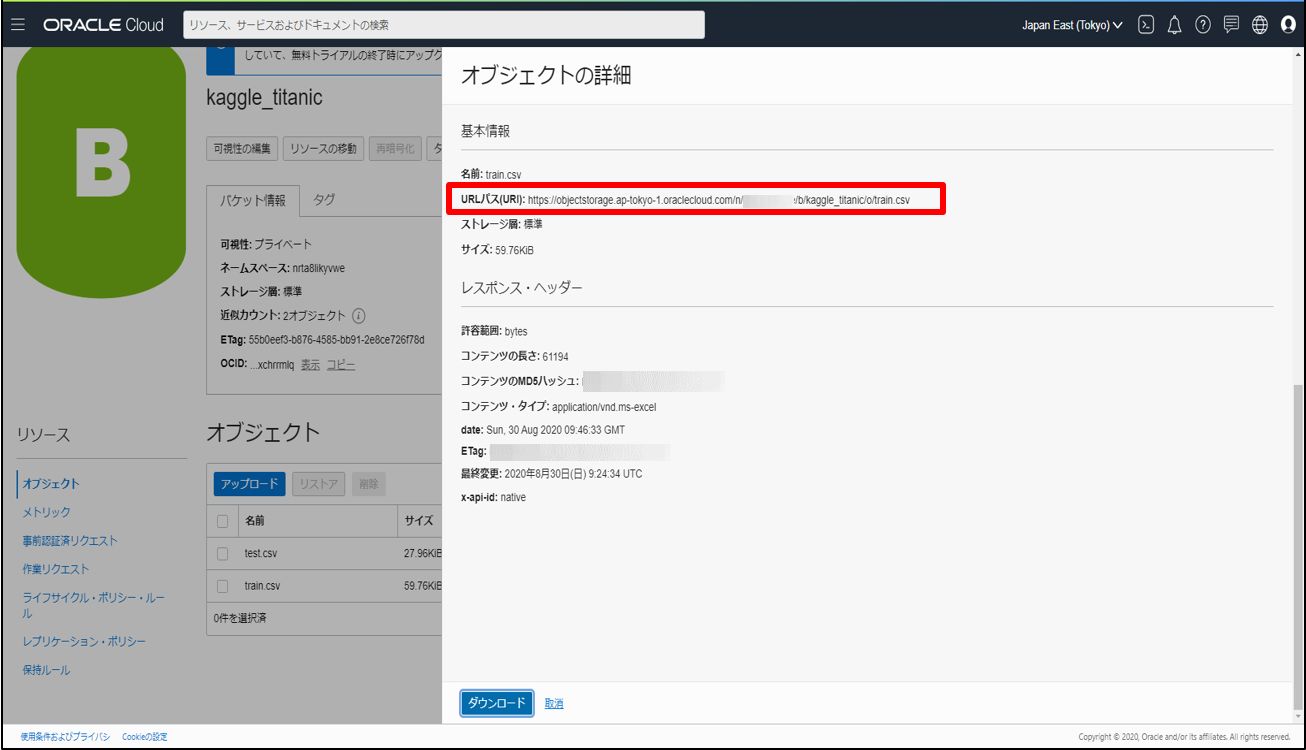

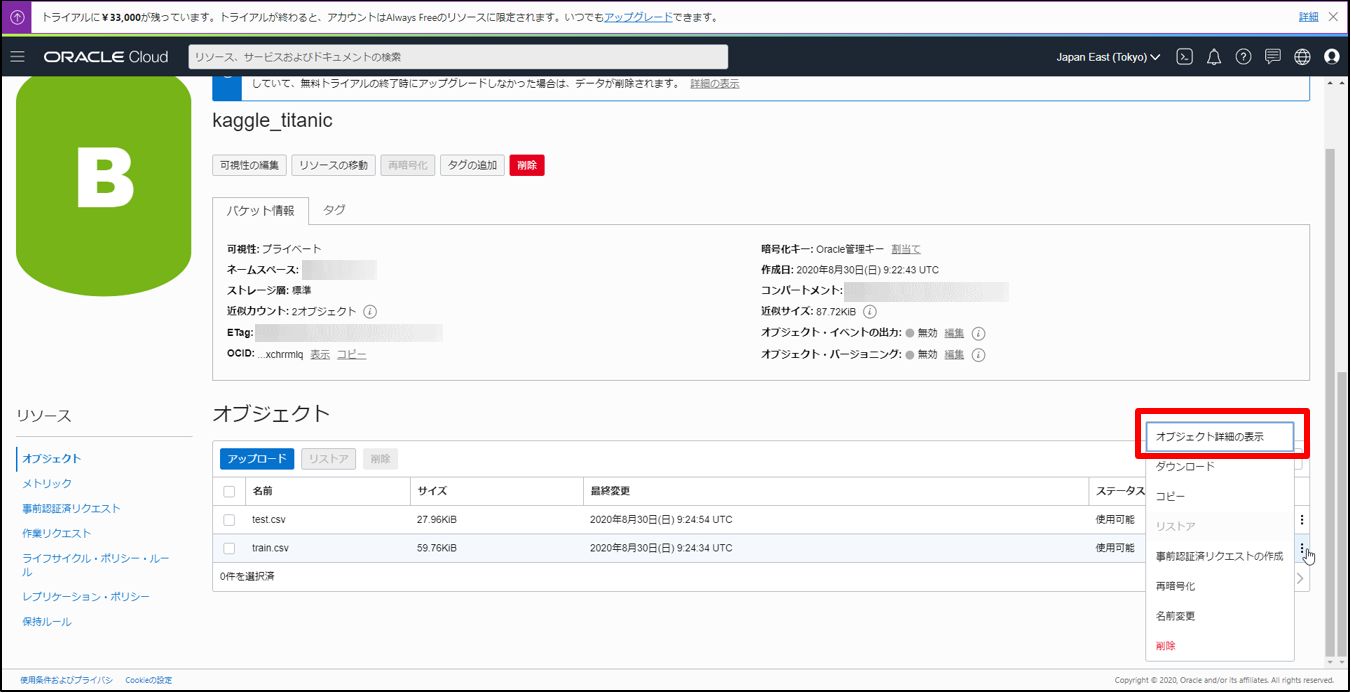

リストの右の方をクリックし、オブジェクト詳細を表示。URLパスを取得します。



・認証トークンを作成

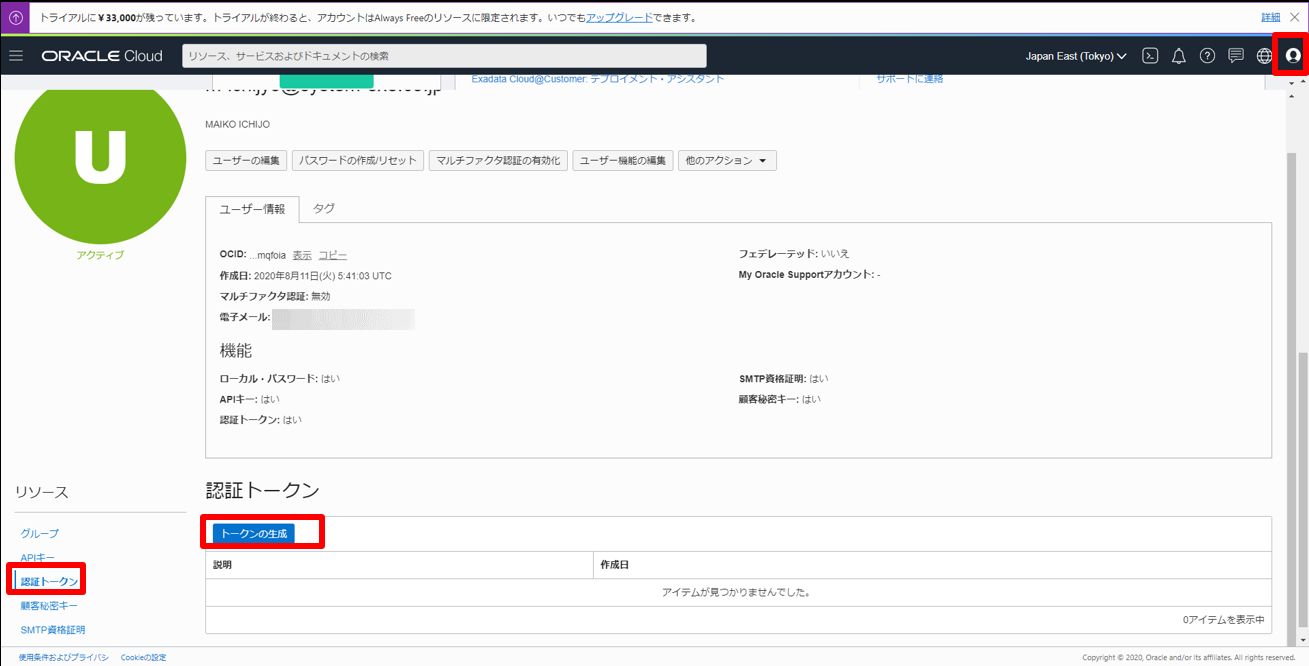

右上のプロファイルから「ユーザ設定」を開き、左下の「認証トークン」を選択します。

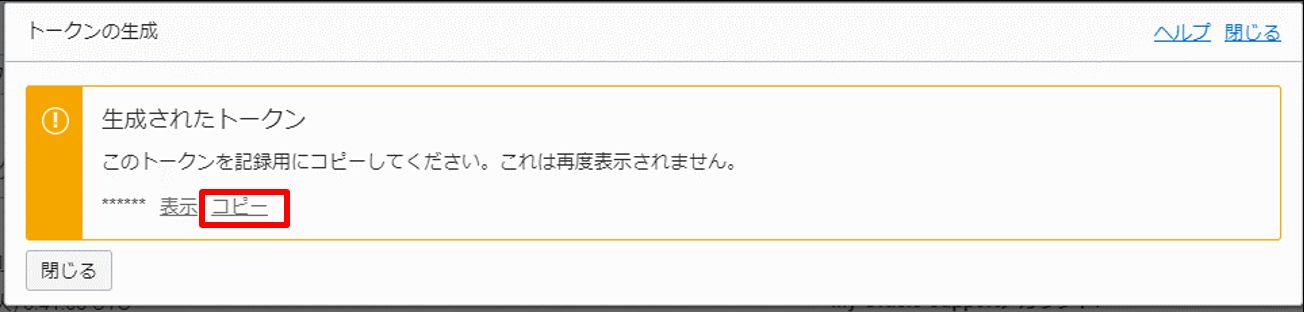

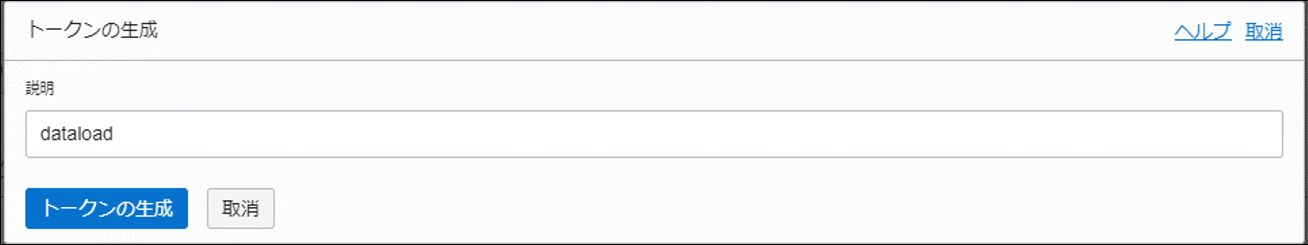

トークンの生成を行い、生成されたトークンをコピーします。



・ストアドの実行

あとは テーブルを用意し、SQL Developer から下記のコマンドを発行すると読み込み完了です!

CREATE TABLE TITANIC_TRAIN
    (
    PASSENGERID NUMBER(4)
  , SURVIVED    NUMBER(1)
  , PCLASS      NUMBER(1)
  , NAME        VARCHAR2(100)
  , SEX         VARCHAR2(6)
  , AGE         NUMBER(3)
  , SIBSP       NUMBER(2)
  , PARCH       NUMBER(2)
  , TICKET      VARCHAR2(20)
  , FARE        NUMBER(8,4)
  , CABIN       VARCHAR2(15)
  , EMBARKED    VARCHAR2(1)
    )
;
SET DEFINE OFF
BEGIN
  DBMS_CLOUD.CREATE_CREDENTIAL(
    credential_name => 'CRED_TEST',
    username => 'xxxxx@xxxxxxxxxx.co.jp',  -- OCIにログインするときに使用しているメールアドレス
    password => 'k3C1AxxxxxxxvAiK)KT)'	   -- 前手順で生成したトークン
  );
END;
/
BEGIN
 DBMS_CLOUD.COPY_DATA(
    table_name =>'TITANIC_TRAIN',
    credential_name =>'CRED_TEST',
    file_uri_list =>'https://objectstorage.ap-tokyo-1.oraclecloud.com/n/nrta8likyvwe/b/kaggle_titanic/o/train.csv',
    format => json_object('type' value 'csv','ignoremissingcolumns' value 'true','skipheaders' value 1)
    );
END;

(2)Oracle Machine Learning ノートブックから機械学習を試す

クライアントPC の SQL Developer からでも機械学習のストアドは実行できますが、せっかくなので ADW ならではの「Oracle Machine Learningノートブック」を使っていきます。

・MLユーザで「Oracle Machine Learningノートブック」を使うための手順

Oracle Machine Learningノートブック を立ち上げるユーザに権限を与えます。

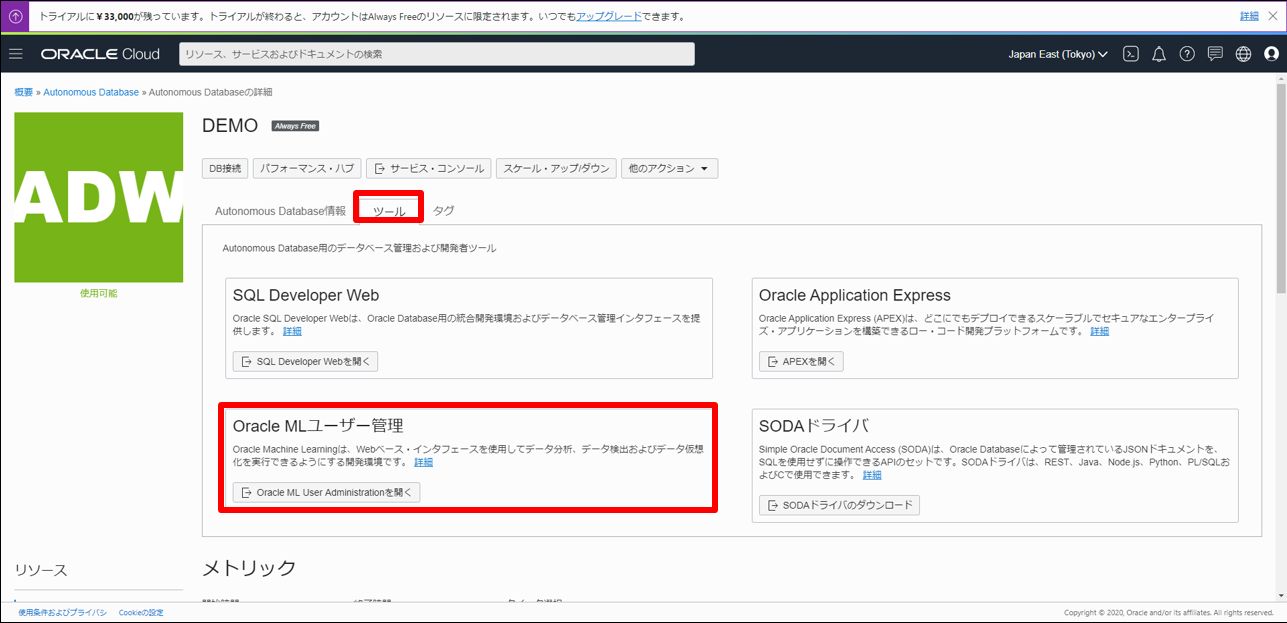

1.Oracle MLユーザ管理に「ADMIN」でログインします。

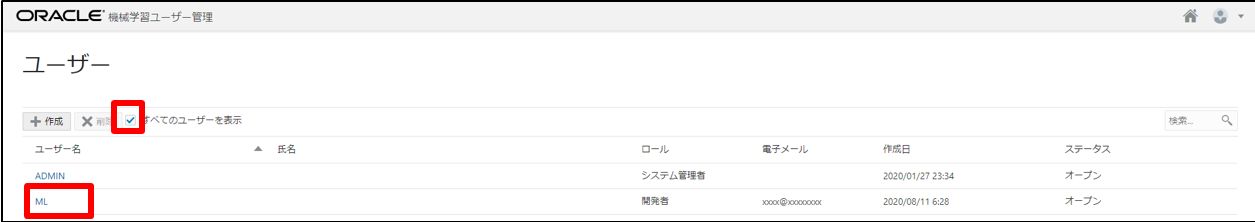

2.すべてのユーザを表示にチェックを入れ、権限を付与したいユーザ名の編集画面を表示し、保存しなおすだけで権限付与は完了です。

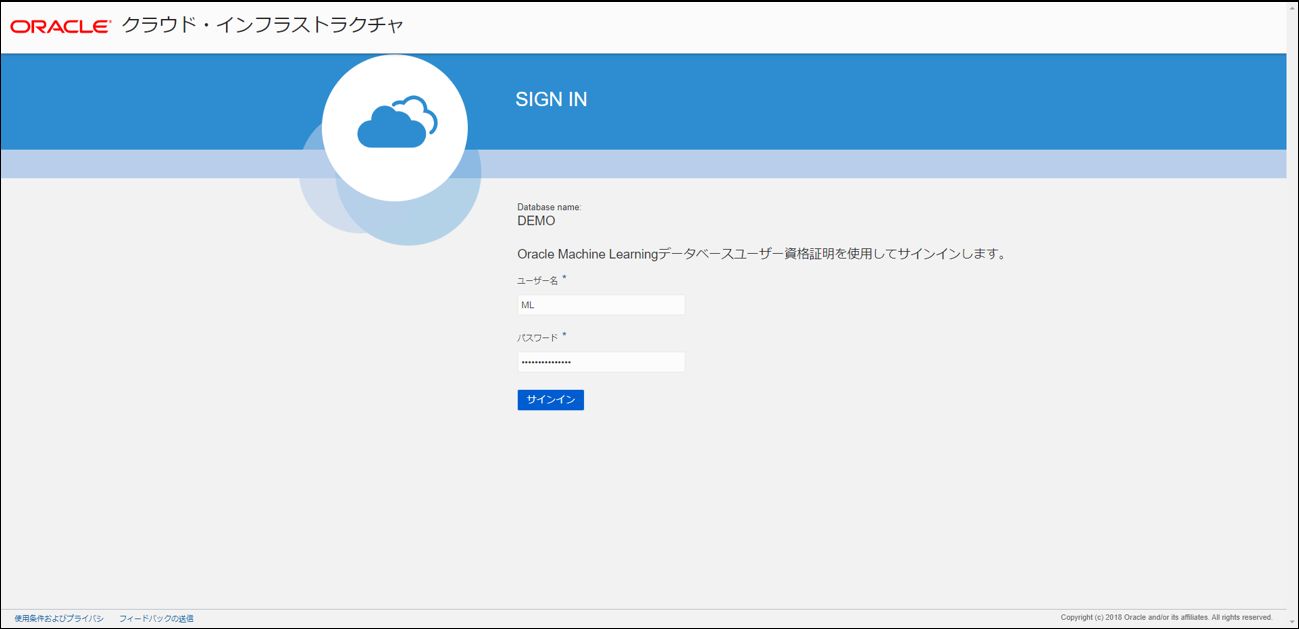

・「Oracle Machine Learningノートブック」にログイン

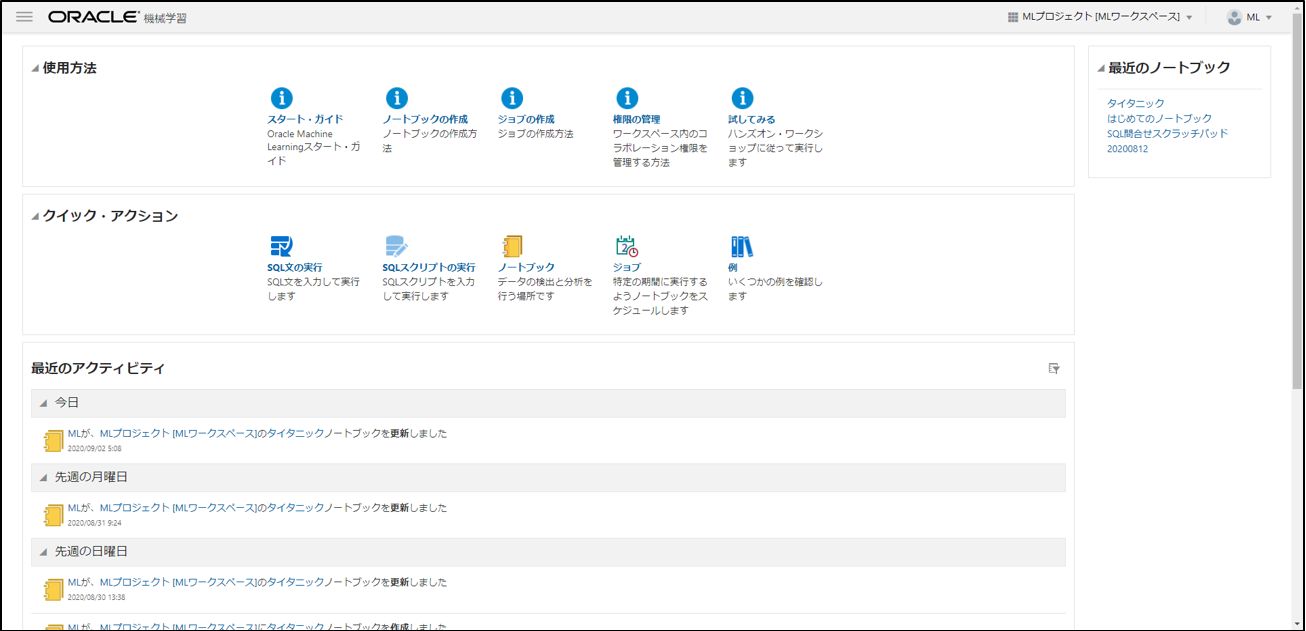

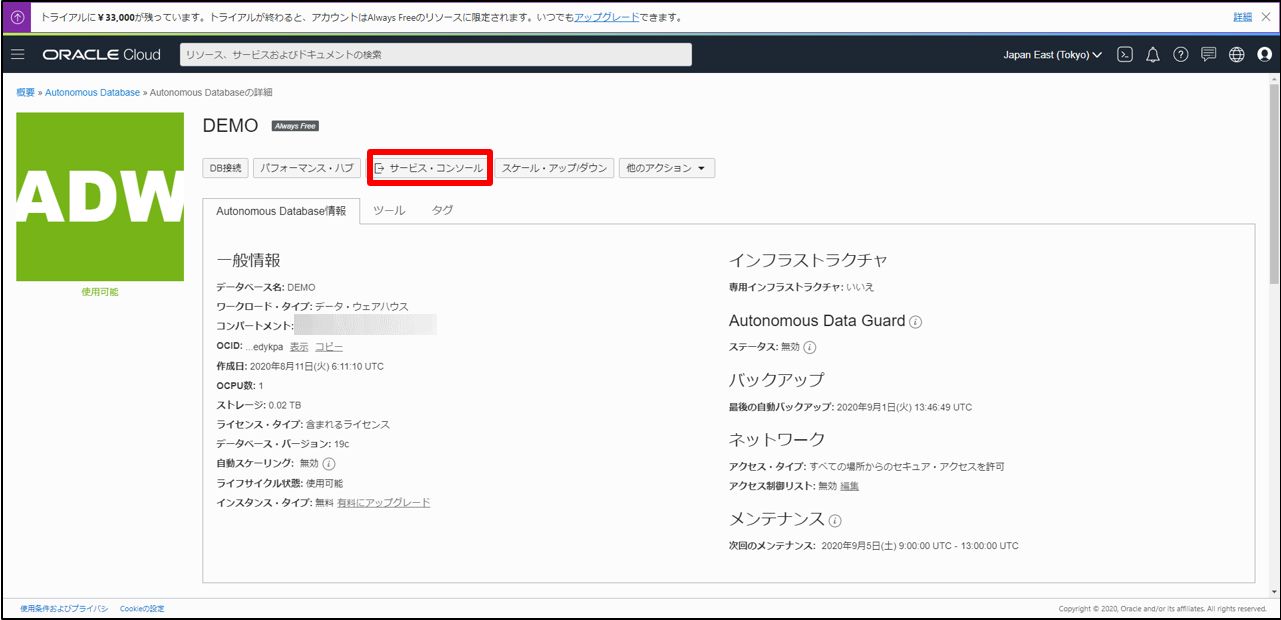

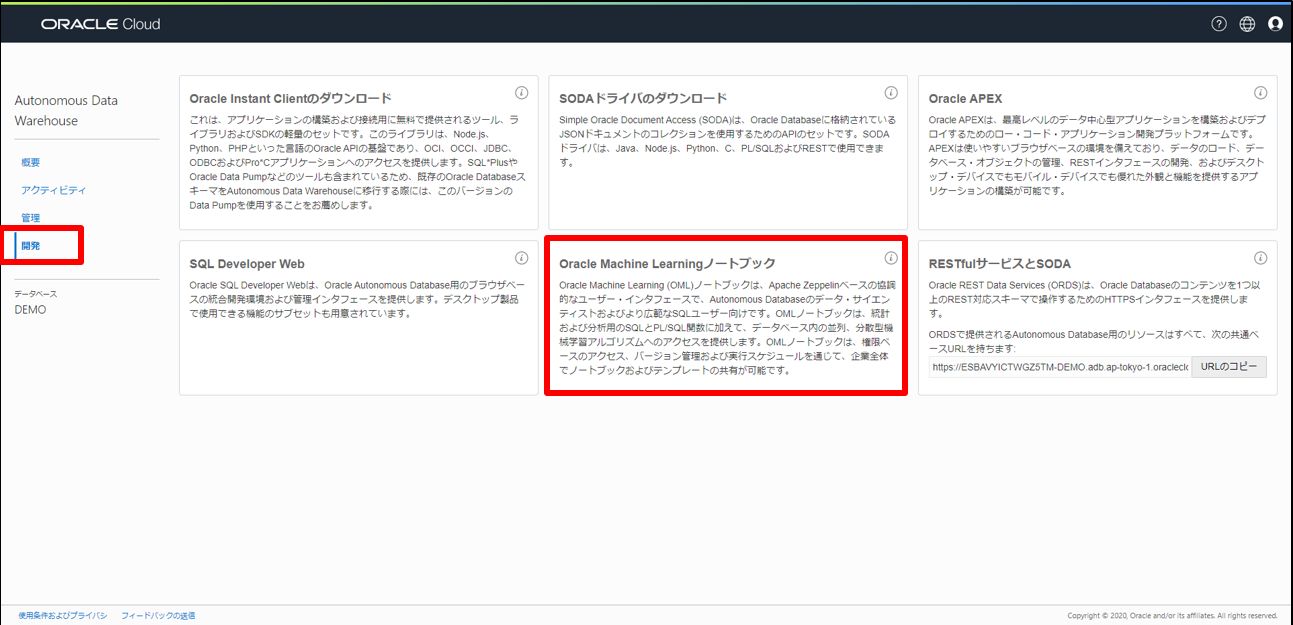

ADW の画面から「サービス・コンソール」→「開発」を開き、立ち上げます。





・訓練データを確認

今回使用する訓練データの内容はこちら。

Passengerid 変数定義キー
Survived サバイバル0 =いいえ、1 =はい
Pclass チケットクラス1 = 1st、2 = 2nd、3 = 3rd
Name 名前
Sex 性別
Age 年齢年齢
SibSp タイタニック号に乗っている兄弟/配偶者の数
Parch タイタニック号に乗っている親/子供
Ticket チケット番号
Fare 運賃乗客運賃
Cabin キャビン番号
Embarked 乗船ポートC =シェルブール、Q =クイーンズタウン、S =サウサンプトン

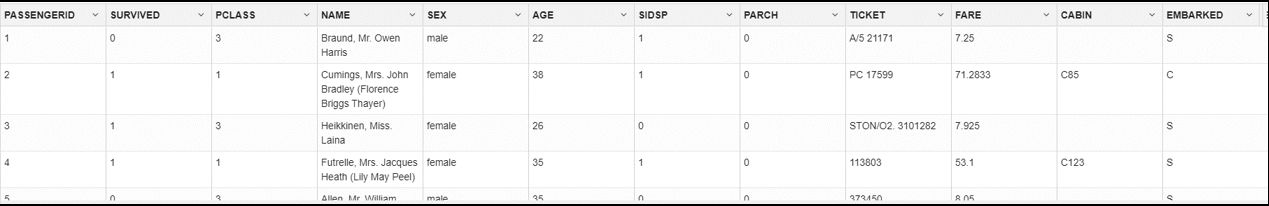

データの中身はこのような感じになっています。

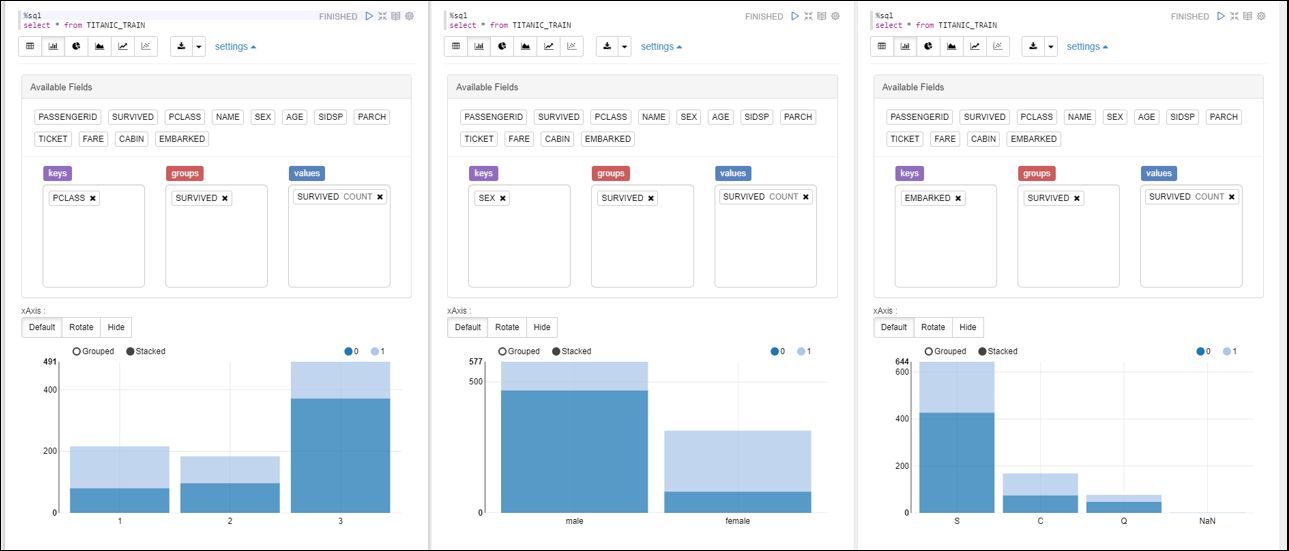

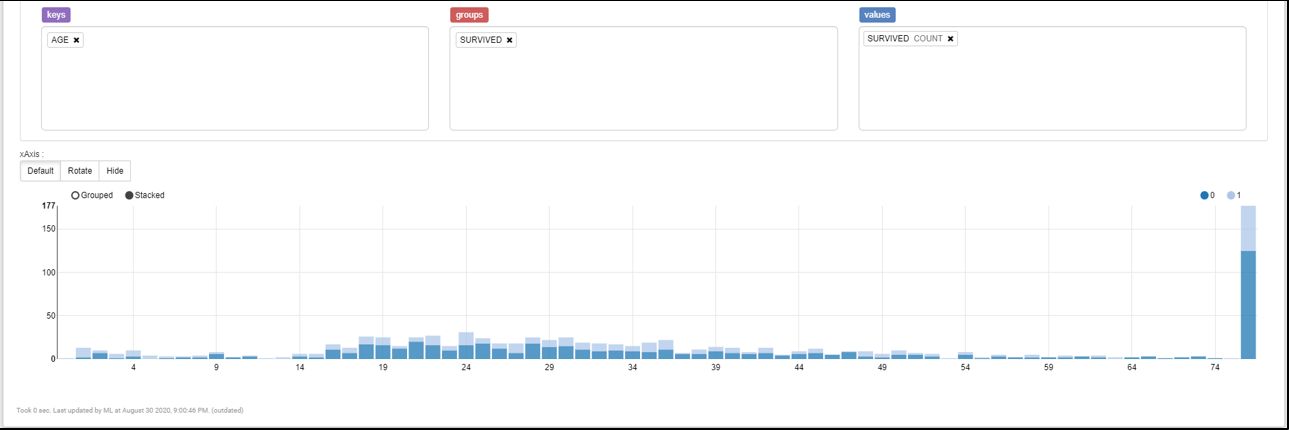

チケットクラスごと、性別ごと、乗船ポートごと、年齢ごとの生存状況も確認していきます。
ノートブックを使用すると、SELECT結果を集計してチャートで見ることができます。



・データの前処理

年齢と乗船ポートに欠損値があるので、年齢を中央値、乗船ポートを一番多い「S」で埋めていきます。

今回はVIEWを作成してNVL関数で欠損値を埋めるようにしていきます。また、今回は予測にこのままでは使えなさそうな「Name」「SibSp」「Parch」「Fare」「Cabin」をSELECT句からのぞきます。

CREATE
OR  REPLACE VIEW V_TITANIC_TRAIN AS
    SELECT
        PASSENGERID,
        SURVIVED,
        PCLASS,
        SEX,
        NVL(AGE,28) AS AGE,
        NVL(EMBARKED,'S') AS EMBARKED
    FROM
        TITANIC_TRAIN
;

CREATE
OR  REPLACE VIEW V_TITANIC_TEST AS
    SELECT
        PASSENGERID,
        PCLASS,
        SEX,
        NVL(AGE,28) AS AGE,
        NVL(EMBARKED,'S') AS EMBARKED
    FROM
        TITANIC_TEST
;

・モデルの設定テーブルの作成

「SETTING_NAME」「SETTING_VALUE」2カラムのテーブルを用意し、設定値を挿入します。後述のモデル作成「DBMS_DATA_MINING.CREATE_MODEL」の引数でこのテーブルを指定します。

CREATE TABLE TITANIC_DECISION_TREE_SETTINGS (
    SETTING_NAME  VARCHAR2(30),
    SETTING_VALUE VARCHAR2(4000));

今回はディシジョンツリーのアルゴリズムを使用する設定にします。

BEGIN
 INSERT INTO TITANIC_DECISION_TREE_SETTINGS (SETTING_NAME, SETTING_VALUE)
 VALUES (DBMS_DATA_MINING.ALGO_NAME, DBMS_DATA_MINING.ALGO_DECISION_TREE);

 INSERT INTO TITANIC_DECISION_TREE_SETTINGS (SETTING_NAME, SETTING_VALUE)
 VALUES (DBMS_DATA_MINING.PREP_AUTO, DBMS_DATA_MINING.PREP_AUTO_ON);

 COMMIT;
END;

・モデルの作成

BEGIN
DBMS_DATA_MINING.CREATE_MODEL(
   MODEL_NAME          => 'TITANIC_DECISION_TREE_MODEL',
   MINING_FUNCTION     => DBMS_DATA_MINING.CLASSIFICATION,
   DATA_TABLE_NAME     => 'V_TITANIC_TRAIN',
   TARGET_COLUMN_NAME  => 'SURVIVED',
   CASE_ID_COLUMN_NAME => 'PASSENGERID',
   SETTINGS_TABLE_NAME => 'TITANIC_DECISION_TREE_SETTINGS');
END;
/
MODEL_NAME 任意のモデル名を指定
MINING_FUNCTION 今回は生存1か0の分類なのでCLASSIFICATIONを指定
DATA_TABLE_NAME 訓練データ
先ほど欠損値を埋める形にしたVIEWを指定
TARGET_COLUMN_NAME 予測対象のカラムを指定
CASE_ID_COLUMN_NAME 一意になる数値が入ったカラムを指定
SETTINGS_TABLE_NAME 前テーブルで作成したような設定テーブルを指定

(CREATE_MODEL2 を使用すれば設定テーブルを作らず、変数で設定することも可能です。)

モデルを作成するとディクショナリテーブルに登録されたり、作成したモデルに紐づくテーブルやVIEWが作成されます。

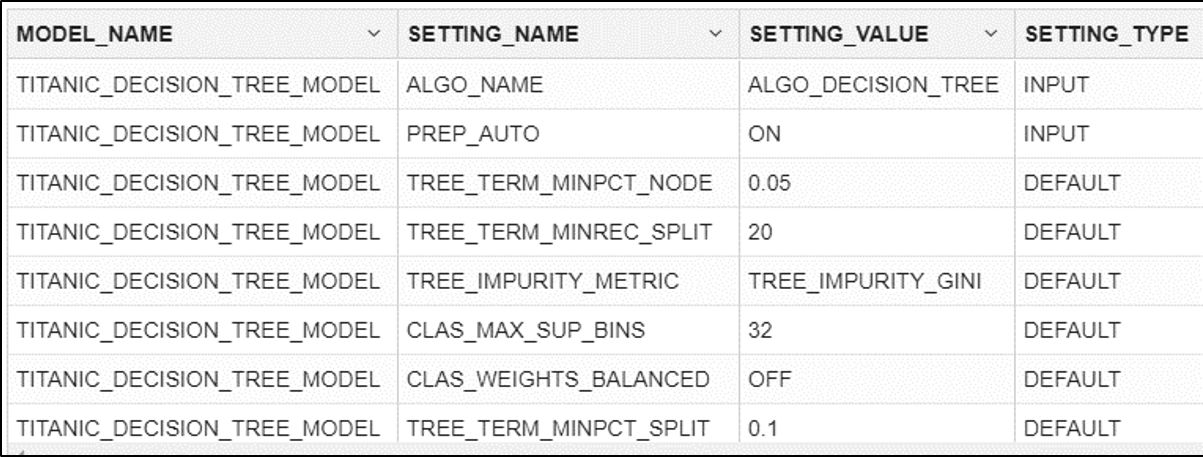

▽登録されたモデルの設定値の確認

SELECT * FROM USER_MINING_MODEL_SETTINGS
WHERE MODEL_NAME = 'TITANIC_DECISION_TREE_MODEL'

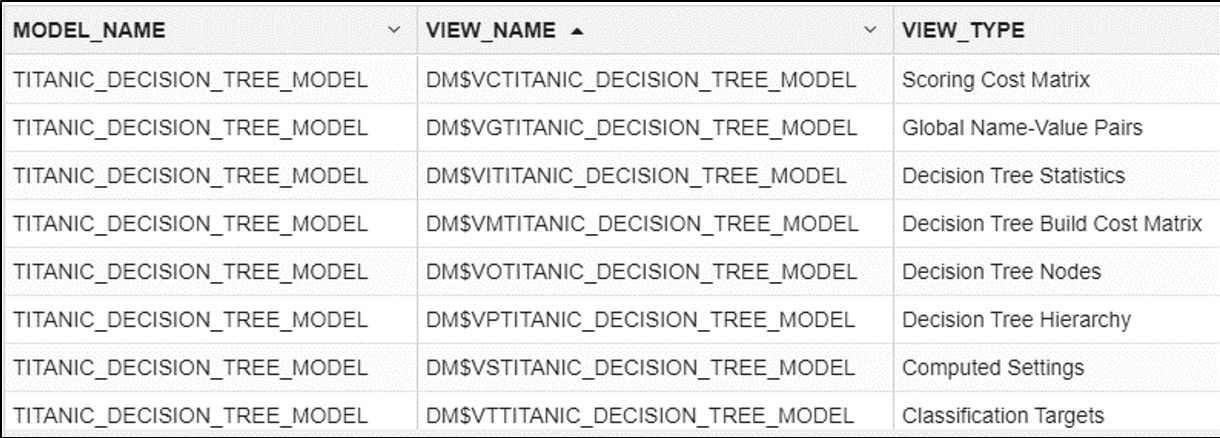

▽作成されたビューの確認

SELECT * FROM USER_MINING_MODEL_VIEWS
WHERE MODEL_NAME = 'TITANIC_DECISION_TREE_MODEL'


・モデルを使った予測

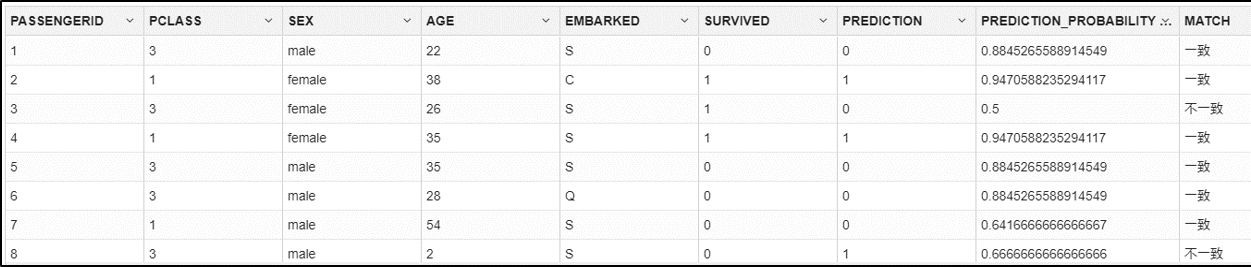

本来は訓練データから6割ほどランダムに抜き取って学習させ、残りの4割で予測値と実際の値を並べてどのくらい正解するかを見ますが、今回は訓練データを分ける工程を省いたので、モデル作成に使用した訓練データ全件の実際の値と予測値を比較し、どのくらい一致するか見ていきます。

SELECT
    SUB.*,
    CASE
        WHEN SURVIVED = PREDICTION THEN '一致'
        ELSE '不一致'
    END AS MATCH
FROM
    (
    SELECT
        TRAIN.PASSENGERID,
        TRAIN.PCLASS,
        TRAIN.SEX,
        TRAIN.AGE,
        TRAIN.EMBARKED,
        TRAIN.SURVIVED,
        PREDICTION(TITANIC_DECISION_TREE_MODEL USING *) AS PREDICTION,
        PREDICTION_PROBABILITY(TITANIC_DECISION_TREE_MODEL USING *)
                                            AS PREDICTION_PROBABILITY
    FROM
        V_TITANIC_TRAIN TRAIN
    ) SUB

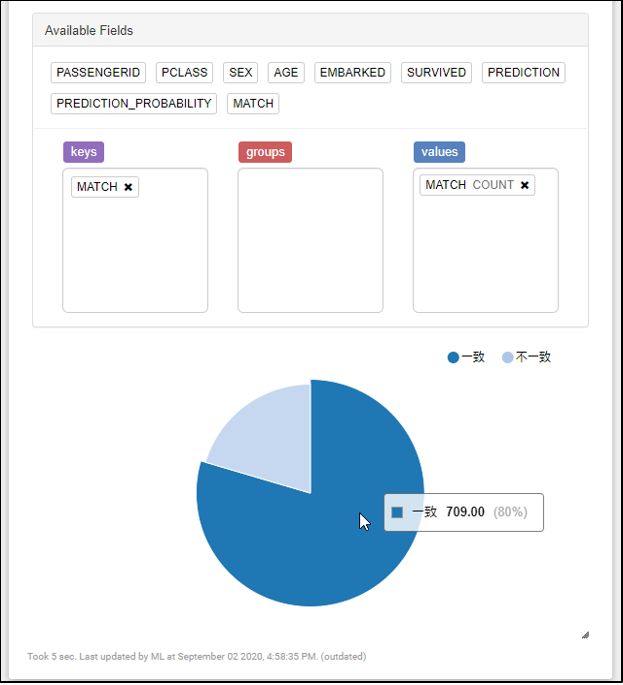

上のSELECT結果を集計してみると、正答率80%となりました。


一つのテストデータを与える場合はUSING句に記載します。

SELECT
    PREDICTION(TITANIC_DECISION_TREE_MODEL USING
        3 AS PCLASS
      , 'male' AS SEX
      , 'S' AS EMBARKED
    ) AS PREDICTION
FROM
    DUAL

Kaggleに投稿する用に、テストデータにもモデルを適用してみます!

SELECT
    PASSENGERID
  , PREDICTION(TITANIC_DECISION_TREE_MODEL USING *) AS SURVIVED
FROM
    V_TITANIC_TEST TEST

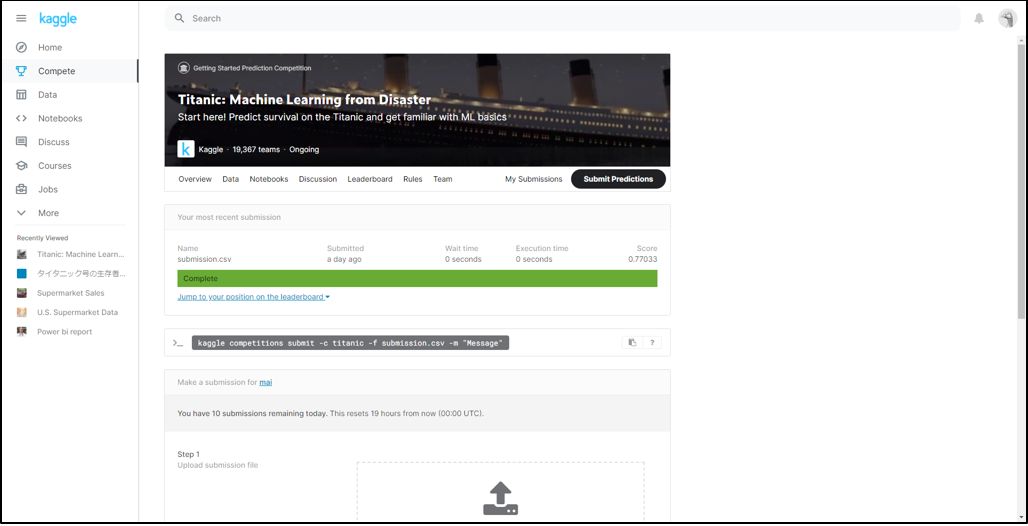

結果をKaggleのSubmit Predictionsから投稿してみます。


スコアは「0.77033」でした。

使用するアルゴリズムを変えたり、パラメータを変更したり、データの前処理で今回使用しなかった「Name」から「Miss」や「Mrs」などを切り出して分析に使ったりまだまだ改善の余地ありですね。

やってみた感想としては、SQL に慣れている人にはとっつきやすい印象でした。

次回は、同じタイタニックのテーマを使って、MotionBoardからモデルの作成・予測を実装してきます!
